三通壓力表旋塞閥是安裝在鍋爐上的,因?yàn)橹挥惺褂脡毫Ρ砣ㄐy才能使鍋筒、蒸氣及空間相連通以便進行沖洗存水彎管,校對、截?fù)Q壓力表等工作。
壓力表旋塞閥克服了壓力表三通旋塞閥存在的許多缺點,大田生產的壓力表三通旋塞閥,閥體材料選用為鋼件鍛壓而成,閥桿選用為不銹鋼柱型閥桿,密封襯套選用特殊石墨材料,能夠在使用過程中靈活變換開關方向,不會發生熱漲咬緊,且密封性能可靠,配件更換、維修方便。 連接方式:
表頭按標準壓力表配制M20×1.5
蒸氣入口各有M20×1.5和ZG1/2”兩種各有內螺紋。

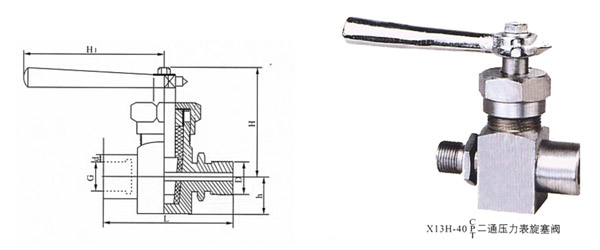

結構示意圖
主要零件材料
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
---|---|---|---|---|
X14H-4.0C X13H-4.0C | 鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
X14H-4.0T X13H-4.0T | 鑄銅 | 鑄銅 | 鑄銅 | |
X14H-4.0P X13H-4.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 |
主要性能規范
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
---|---|---|---|---|---|
殼體(水) | 密封(水) | ||||
X14H-4.0C X13H-4.0C | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤150 | 水、蒸汽、油品等 |
X14H-4.0T X13H-4.0T | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
X14H-4.0P X13H-4.0P | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸類 |
主要尺寸
型號 | 尺寸 | ||||||
---|---|---|---|---|---|---|---|
D | L | G | d | h | H | H1 | |
X14H-4.0C X13H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
X14H-4.0T X13H-4.0T | |||||||
X14H-4.0P X13H-4.0P |
