SCARX污水復合式排氣閥

SCARX污水復合式排氣閥為圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。
本閥裝設于泵浦出水口處或送配水管線中，用以大量排出管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓而被損壞，壓力等級1.0MPa。

在線咨詢

021-66861950

SCARX污水復合式排氣閥介紹

作用原理

當管內開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內至相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當帛水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。

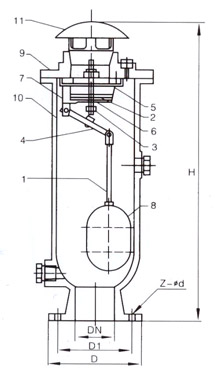

零件名稱材料

序號	名稱	材質
1	械桿B	不銹鋼、錫青銅
2	活塞	不銹鋼、錫青銅
3	頂塞	鋁青銅+橡膠
4	杠桿A	不銹鋼、錫青鉛
5	墊圈環	合成橡膠
6	導套	不銹鋼、鑄黃銅
7	杠桿架	不銹鋼、鑄黃銅
8	浮球	不銹鋼
9	閥蓋	灰鑄鐵、Q4400-15
10	閥體	灰鑄鐵、Q4400-15
11	排氣帽	灰鑄鐵、Q4400-15
