YT43H高靈敏度大流量蒸汽減壓閥

YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于 先導式活塞減壓閥。由主閥和導閥兩部分組成,主閥主要由閥座、閥瓣、活塞、缸套、彈簧零件組成。導閥主要由閥座、閥瓣膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構,改變了密封形式,加大了過流面積等等,從而在提高蒸汽管路、流量、壽命等方面大大改善了性能。YT43H/Y型高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路,適用于流量變化大,進口壓力變化大的蒸汽管路。

在線咨詢
021-66861950

YT43H高靈敏度大流量蒸汽減壓閥 介紹

適用范圍

當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

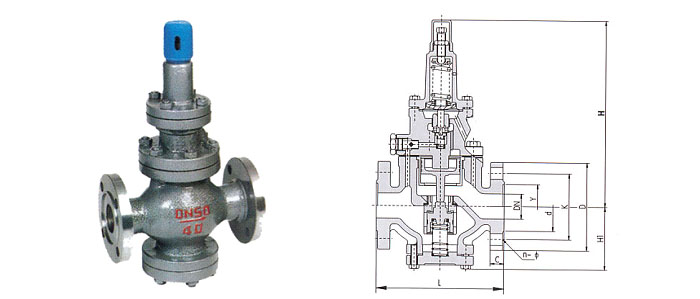

結構示意圖


主要零件材料



零件名稱零件材料
閥體、閥蓋、底蓋WCB
閥座、閥瓣2Cr13
缸套、活塞鋁鐵鑄銅
膜片1Cr18Ni9Ti
導閥座、導閥桿2C13
主閥彈簧50CrVA
導閥主彈簧50CrVA
調節彈簧60Si2Mn

主要技術參數



公稱壓力(MPa)1.62.54.06.410.016.0
殼體試驗壓力(MPa)*2.43.756.09.615.024.0
密封進口壓力(MPa)1.62.54.06.410.016.0
最高進口壓力(MPa)1.62.54.06.410.016.0
出口壓力范圍(MPa)0.04-1.00.05-1.60.08-2.50.2-3.50.5-3.50.5-4.5
壓力特性偏差(MPa)GB12246-1989
流量特性偏差(MPa)GB12246-1989
最小壓差(MPa)0.070.10.150.30.50.8
滲漏量GB12245-1989

*:殼體試驗不包括膜片、閥蓋
 連接形式
法蘭式:RF FM RJ 執行標準:JB79 Gb9113 ANSI B16.5

流量系數(Cv)



DN506580100125150200250300350400500
Cv2430508513019030048068092511501900

外形尺寸(近似值)(PN1.6-4.0)

公稱通徑DN外 形 尺 寸
LHH1
1.6/2.5MPa4.0MPa
1516018026585
2016018026585
2518020028095
3220022028095
40220240290105
50250270300130
65280300315145
80310330330170
100350380405200
125400450450225
150450500485265
200500550570290
250650640325
300800740360
350850810395
400900950430
5009501080500

外形尺寸(近似值)(PN6.4-16.0)

公稱通徑DN外 形 尺 寸
LHH1
6.4MPa10.0/16.0MPa
15180180280100
20180200280100
25200220300115
32220230300115
40240240315130
50270300340135
65300340355150
80330360370175
100380450205
125450510235
150500555275
200550640300
250650720335
300800830375
350850880410
4009001020445
5009501080515
