GZW-I型阻爆燃型管道阻火器系新型可燃?xì)怏w管道阻火器,屬更新?lián)Q代的新產品。 該阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試,其性能完全符合GBl3347—92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理,阻火層采用不銹鋼材料制造,耐腐蝕易于清洗。殼體采用不銹鋼,碳鋼及鑄鋼多種材料,可滿足各種不同工藝管道的需要。
輸送可燃性氣體的管道上。
火炬系統。
油氣回收系統。
加熱爐燃料氣的管網上。
氣體凈化通化系統。
氣體分析系統。
煤礦瓦斯排放系統。
阻火器連續l3次以亞音速火焰試驗, 每次都能阻止火焰的通過。
水壓試驗2.4MPa無滲漏。

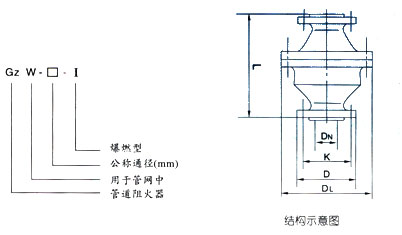

型號 | 規格 (DN) | PN(MPa) | 外形尺寸 | 螺栓 | ||||
---|---|---|---|---|---|---|---|---|
K | D | D | L | 數量 | 螺紋 | |||
GZW-20 | 20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | 25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-40 | 40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-50 | 50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-80 | 80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-100 | 100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-150 | 150 | 240 | 285 | 460 | 360 | 8 | M20 | |
GZW-200 | 200 | 295 | 340 | 520 | 420 | 12 | M20 | |
GZW-250 | 250 | 355 | 405 | 580 | 430 | 12 | M24 | |
GZW-300 | 300 | 410 | 460 | 705 | 450 | 12 | M24 | |
GZW-600 | 600 | 770 | 840 | 1120 | 580 | 20 | M33 |
