助關緩沖止回閥

H147H、H247H、H347H助關緩沖止回閥適用于高溫液體或氣體管路．安裝在泵或風機的出口處它具有快速截?cái)喙苈方橘|(zhì)防止介質逆流和保護泵或風機不受損壞。該止回閥主要由閥體、閥桿、閥瓣、液壓緩沖裝置、氣動執行裝置、傳動機構、減壓裝置、電磁換向機構、電路控制系統等部件構造而成。此功能止目閥本廠有兩種外彤結構供用戶選用除此之外也可根據用戶要求來目來樣進行設計制造。

在線咨詢

021-66861950

助關緩沖止回閥介紹

主要技術參數

型號	147H、H247H、H347H
公稱壓力(MPa)		1.0	1.6	2.5
試驗壓力 (MPa)	殼體	1.5	2.4	3.75
試驗壓力 (MPa)	密封	1.1	1.75	2.75
工作溫度(℃)		<350
適用介質		水、水蒸汽、含微量粉塵的空氣
電磁換向閥電源AC		220V
助關裝置工作壓力(MPa)		0.2-0.4
關閉時間		3-30秒內任意調節

主要零件材料

零件名稱	材料
閥體	鑄鐵、碳鋼板圈型
蝶板	碳鋼
閥瓣	不銹鋼
密封面	合金不銹鋼
緩沖裝置、助關裝置	不銹鋼

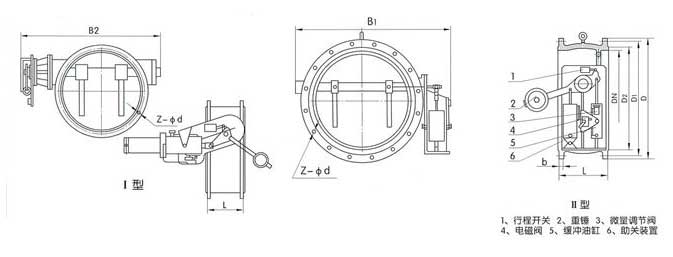

主要外形尺寸

(法蘭連接尺寸接JB，T78—94標準)

DN(mm)	L	B1	B2	H
300	270	650	740	690
350	290	710	800	780
400	310	770	870	860
450	330	830	920	910
500	350	900	1000	980
600	390	1090	1250	1070
700	430	1200	1360	1220
800	470	1320	1480	1320
900	510	1420	1580	1430
1000	550	1550	1700	1550
1200	630	1780	1950	1800
1400	710	2000	2175	1980
1600	790	2250	2470	2150
1800	870	2450	2650	2350
2000	950	2700	2850	2550
