對夾式蝶閥

D71手柄對夾式軟密封蝶閥

D71手柄對夾式軟密封蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。

對夾軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。


在線咨詢
021-66861950

D71手柄對夾式軟密封蝶閥 介紹

特點

  • 小型輕便,容易拆裝及維修,并可有任意位置安裝。

  • 結構簡單,緊湊,90°回轉啟閉迅速。

  • 操作扭矩小,省力輕巧。

  • 流量特性趨于直線,調節性能好。

  • 啟閉試驗次數多達數萬次,壽命長。

  • 達到完全密封,氣體試驗泄漏為零。

  • 選擇不同零部件材質,可適用多種介質。

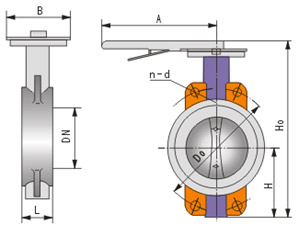

結構示意圖



D71X/J-(6,10,16)Z.Q.C.P.R系列尺寸

公稱通徑結構長度
       (標準值)
外形尺寸(參考值)連接尺寸(標準值)
0.6MPa1.0 MPa1.6 MPa
毫米英寸LHHoABD0n-dD0n-dD0n-d
5024363235270651104-141254-181254-18
6521/4670250270651304-141454-181454-18
8034683275270651504-181608-181608-18
100452105316270651704-181808-181808-18
125556115340310652008-182108-182108-18
150656137376310652258-182408-222408-22

注:若用戶需用閥板襯橡膠等特殊要求,訂貨時請注明。
